一、測量接地電阻的基本原理
    根據接地電阻的意義，接地電阻是電流I經接地體流入大地時接地電位U和I的比值。因此，為了測量接地電阻，首先在接地體上注入一定的電流。如圖1-1所示。
    為簡化計算，設接地體為半球形，在距球心X處的球面上的電流密度為
        J＝1／2πX²
    式中 J——距球心為X處的球面上電流密度,A/m2；
         I——接地體入地的電流；
         X——距球心的距離。

圖1-1 三極法測量接地電阻的試驗接線

 我們知道，電場強度E=Jρ，ρ為土壤電阻率而電場中任意兩點間的電位差，等于電場強度在兩點之間的線積分。設無窮無遠處的電位為零，所以距離接地體球心x(x，r_g)處所具有的電壓為
        U＝∫_∞^x－Edx＝∫_∞^x(－ρ／2πx²)dx＝(ρι／πx)_∞^x    (15-9)
    由式(15-9)可知，電極1、2、之間出現的電位差為
        U'＝Iρ／2π(1／r_g－1／d₁₂)    (15-10)
    電極3使1、2、之間出現的電位差為
        U”＝Iρ／2π(1／d₂₃－1／d₁₃)    (15-11)
    1、2電極之間的總電位等于U'與U”之和，即
        U＝U'＋U”＝Iρ／2π(1／r_g－1／d₁₂＋1／d₂₃－1／d₁₃)
    即因此1、2極之間呈現的電阻Rg為
        R_g＝U／I＝ρ／2π(1／r_g－1／d₁₂＋1／d₂₃－1／d₁₃)    (15-13)
    接地體1的接地電阻實際值為
        R＝ρ／2πr_g    (15-14)
    式中 R——接地體的實際電阻；
         r_g——接地體的半徑；
    要使測量的接地電阻Rg，等于接地體的實際接地電阻R，就必須使式(15-13)和式(15-14)兩式相等，即
        1／d₂₃－1／d₁₂－1／d₁₃＝0
    當接地體為半球形，球形中心位已知，土壤的電阻率一致，鏡像的影響忽略不計的情況下，電壓極放在電流與被測接地體兩者之間，距接地體0.618d₁₃處，即可測得接地體的真實接地電阻值，此方法稱為0.618法或補償法。
    但實際情況與此有出入，如接地體幾乎沒有半球形，大多數為管狀、帶狀以及由管帶形成的接地網。測量結果的差別程度隨極間距離d₁₃的減小而增大。但不論接地體的形狀如何，其等位面距其中心越遠，其形狀就越接近半球形，并在論證一個電極作用時，忽略了另一個電極的存在，也只在極距d₁₃足夠大的情況下才真實。
    實際的地網基本上是網格狀，它介于圓盤和圓環兩者之間，用上述論證方法，可以證明當接地體的圓盤(圓盤半徑為r)，電極布置采用補償法時，其測量誤差ξ為
        ξ＝2r／π[1／d₂₃－1／d₁₃－(1／r)sin^-1r／d₁₂)]    (15-16)
    將不同的d₁₃代入式(15-13)可求得相應的測量誤差，如表1-1所示，表中D為圓盤直徑。

 由表1-1看出，用2D補償法測量圓盤接地體的接地電阻時，其誤差比較小(小于1%)。
    如果地網是環形接地體，同理可證明，若采用補償法，當接地導體的直徑d＝8mm，地網半徑r＝40m時，取不同的d13值，其相應的測量誤差ξ，按式15-16計算的結果如表1-2所示。

 由表1-2看出，用2D(為圓環直徑)補償法測量圓環接地體的接地電阻時，其誤差亦小于1%。所以對于實際的接地網，用2D補償法測量接地電阻的誤差均在1%以下。此時測量電極的布置是電流極距離地網中心d₁₃＝2D，電壓極距地網中心是d₁₂＝0.618d₁₃＝1.235D。DL475—92《接地裝置工頻特性參數的測量導則》規定：當被測接地裝置的面積較大而土壤電阻率不均勻時，為了得到較為可信的測試結果，建議把電流極離被測接地裝置的距離增大，例如增大到10km，同時，電壓極離被測接地裝置的距離也相應增大。
    如果在測量工頻接地電阻時，d₁₃取(4-5)D值有困難，那么當接地裝置周圍的土壤電阻率較均勻時，d₁₃可以取2D值，d₁₂取D值；當接地裝置周圍的土壤電阻不均勻時，d₁₃可以取3D值，d₁₂取1.7D值。
    二、測量方法及接線
    測量接地電阻的方法最常用的有電壓、電流法，比率計法和電橋法。對大型接地裝置如110kV及以上變電所接地網，或地網對角線D≥60m的地網不能采用比率計法和電橋法，而應采用電壓、電流表法，且施加的電流要達到一定值，測量導則要求不宜小于30A。
    (一)電壓、電流法
    采用電壓、電流法測量接地電阻的試驗接線如圖1-2所示。這是一種常用的方法。施加電源后，同時讀取電流表和電壓表值，并按下式計算接地電阻，即
        R_s＝U／I    (15-17)
    式中 R_s——接地電阻，Ω；
         U ——實測電壓，V；
         I ——實測電流，A。

圖1-2 電壓電流法測接地電阻的試驗接線
T1-隔離變壓器；T2-變壓器；1-接地網；
2-電壓極；3-電流極

 圖1-2中，隔離變壓器T1可使用發電廠或變電所的廠用變或所用變50～200KV，把二次側的中性點和接地解開，專作提供試驗電源用；調壓器T2可使用50～200KVA的移圈式或其它形式的調壓器；電壓表PV要求準確級不低于1.0級，電壓表的輸入阻抗不小于100kΩ，最好用的分辨率不大于1%的數字電壓表(滿量程約為50V)；電流表PA準確級不低于1.0級。
    1、電極為直線布置

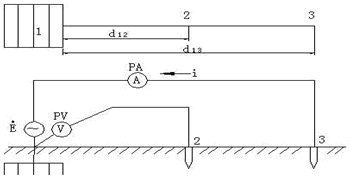

    發電廠和變電所接地網接地電阻采用直線布置三極時，其電極布置和電位分布如圖1-3所示，其原理接線如圖1-4所示。

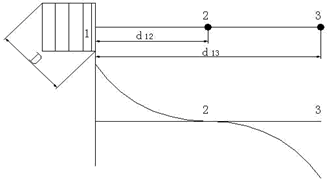

圖1-3 測量工頻地裝置的直線三極法電極和電位分布示意圖

 直線三極法是指電流極和電壓極沿直線布置，三極是指被測接地體1、測量用的電壓極2和測量用的電流極3。一般，d₁₃＝(4～5)D，d₁₂＝(0.5～0.6)d₁₃，D為被測接地裝置最大對角線的長度，點2可以認為是處在實際的零電位區內。
    實驗步驟如下：
    (1)按圖1-2接好試驗接線，并檢查無誤。
    (2)用調壓器升壓，并記錄相對應的電壓和電流值，直之升到預定值，比如60A，并記錄對應的電壓值。
    (3)將電壓極2沿接地體和電流極方向前后移動三次，每次移動的距離為d₁₃的5%左右，重復以上試驗；三次測得的接地電阻值的差值小于5%時即可。然后三個數的算術平均值，作為接地體的接地電阻。
    如令λ＝d₁₂／d₁₃，取λ＝0.5時，λ2＝0.7時，分別測得接地體的接地電阻為R_g1、R_g2、R_g3，則接地體的接地電阻R_g為
          R_g＝2.16 R_g1－1.9R_g2＋0.73R_g3            (15-18)

圖1-4 三極法的原理接線圖

 如果d₁₃取4-5D有困難時，在土壤電阻率較為均勻的地區可取d₁₃＝2D，d₁₂＝1.2D;土壤電阻率不均勻的地區可取d₁₃＝3D，d₁₂＝1.7D。
